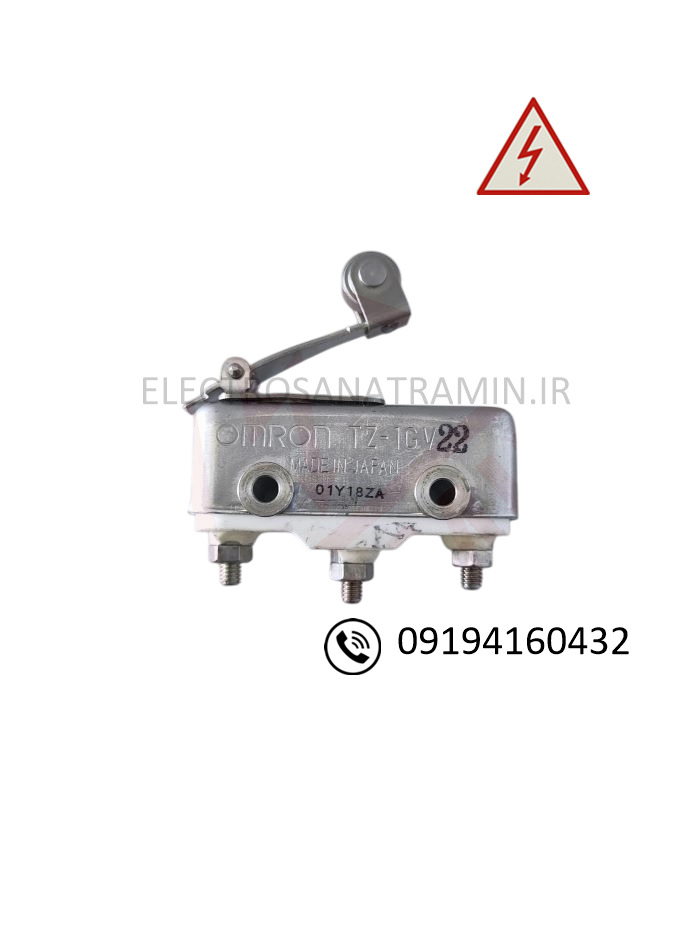

میکروسوئیچ OMRON TZ-1GV22
Omron TZ-1GV22
میکروسوئیچ Omron TZ-1GV22 یکی از کلیدهای مکانیکی صنعتی بسیار مقاوم شرکت Omron هست که برای استفاده در شرایط با دمای خیلی بالا (تا ۴۰۰ درجه سانتی‌گراد!) طراحی شده. این نوع کلیدها معمولاً در تجهیزات صنعتی حساس، مثل فرهای صنعتی، دستگاه‌های حرارتی یا ماشین‌آلات سنگین استفاده می‌شن.خلاصه مشخصات:
محصولات مرتبط
سری TZ (High‑Temperature Basic Switch): طراحی‌شده برای کاربرد صنعتی در دماهای بالا (تا ۴۰۰ °C)
عملگر مکانیکی: دارای دسته لولایی کوتاه با رولر استیل ضدزنگ (قطر 9.5 میلی‌متر، شعاع R 26.2)
نوع تیغه: SPDT (تک‌قطبی با دو وضعیت تغییر)
ترمینال‌ها: با پیچ M3.5، نصب آسان روی پنل
درجه حفاظت: IP00 (بدون محافظت در برابر نفوذ اجسام یا مایعات)
⚡ مشخصات الکتریکی
- بار استقامتی ناپایا: تا 1 A در 125/250 VAC یا 8–30 VDC؛ فقط 0.4 A در 125 VDC
- بار لامپی: NC: 0.9 A@125 VAC، 0.45 A@250 VAC؛ NO: 0.45 A@125 VAC، 0.3 A@250 VAC
- بار القایی/موتوری: تا 1.5 A برای NC در 125 VAC و تا 0.75 A برای NO
- جریان هجومی: NC=9 A، NO=4.5 A
- 🔩 عملکرد مکانیکی
- دوام و محدودیت‌ها
- دوام مکانیکی: حداقل 100,000 سیکل
- دوام الکتریکی: حداقل 50,000 سیکل .
- فرکانس عملکرد:
- الکتریکی: 20 بار در دقیقه
- مکانیکی: تا 60 بار در دقیقه .
- عایق: مقاومت بیش از 100 MΩ در 500 VDC؛ ولتاژ تحمل دی‌الکتریک تا 1,500 VAC
- مقاومت در برابر لرزش و شوک: تحمل لرزش 10–55 Hz با دامنه دوبرابر ±1.5 mm؛ تحمل شوک تخریب 500 m/s²
- نیروی راه‌اندازی (Operating Force): حداکثر 2.35 N
- نیروی رهاسازی (Release Force): حداقل 0.34 N
- پری‌تراول (Pre‑Travel): 1.5 mm
- اور‌تراول (Over‑Travel): حداقل 1.9 mm
- تفاضل حرکت (Differential): حداکثر 0.6 mm
- موقعیت عملکرد (Operating Position): 28.6 ± 1.2 mm
مشخصات
سری : TZ – سوئیچ پایه‌ای حرارتی بالا
مدل : TZ-1GV22
نوع اتصال : SPDT (تک‌قطبی دو‌وضعیتی)
عملگر اهرم : غلتان کوتاه از جنس استیل
حمل بار موتور/لامپ : متفاوت بر حسب حالت NC/NO
جریان اولیه NC : تا 9 A، NO: تا 4.5 A
دمای کاری : –65 °C تا +400 °C
دوام مکانیکی : ≥ 100,000 و الکتریکی ≥ 50,000 سیکل
