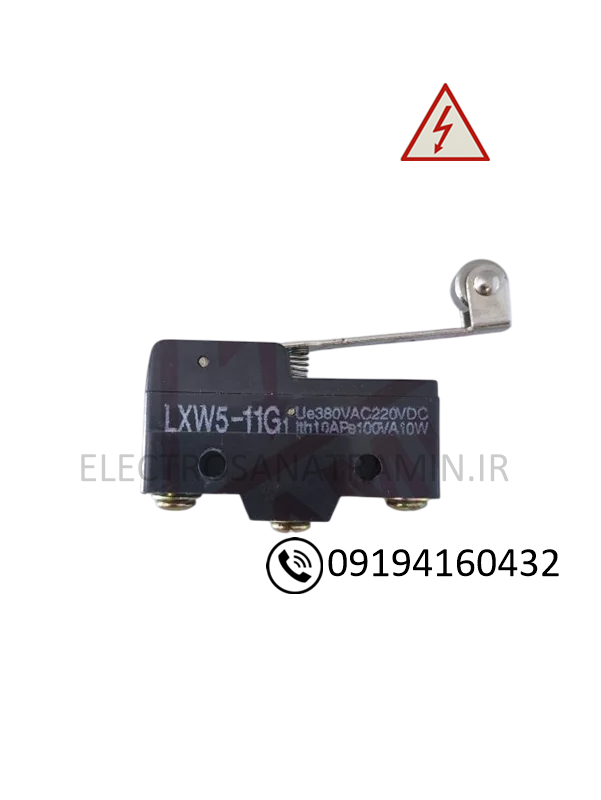

میکروسوئیچ اهرمی قرقره ای LXW5-11G1
(1701) LXW5-11G1
میکروسوئیچ LXW5-11G1 معمولاً برای کنترل حرکت، ماشه‌گیری یا محافظت در خطوط تولید، دستگاه‌های الکترونیکی، مکانیکی و اتوماسیون استفاده می‌شود. مناسب برای پروژه‌هایی که نیاز به تشخیص دقیق نقطه پایان حرکت دارند.
محصولات مرتبط
- اهرم طولانی با قرقره: طول تقریبی اهرم حدود ۵۰ mm
- فاصله مرکز سوراخ نصب: حدود ۲۵ mm
- قطر سوراخ نصب: تقریباً ۴ mm
- اندازه بدنه: تقریبا ۵۰ × ۱۷ × ۳۰ mm
- سرویس الکتریکی: حداقل ۵×10⁵ بار
- عمر مکانیکی: حداقل ۲۰×10⁶ بار
- درجه حفاظت (IP): IP62
- دمای کاری: –25 تا +80 °C
مشخصات
مدل : LXW5-11G1
نوع تحریک : اهرم فنری با قرقره (Roller Lever Arm)
نوع تماس (کنتاکت) : 1NO + 1NC (یک باز + یک بسته)
جنس تیغه‌ها : نقره یا مس (بسته به زیرمدل G1‑H یا G1‑U)
ولتاژ کاری : تا 380 ولت AC / تا 220 ولت DC
جریان نامی : (AC) 5 تا 15 آمپر (معمولاً 10A)
جریان حرارتی مجاز (Ith) : 15 آمپر
توان خروجی الکتریکی : AC: 250V / 5A یا DC: 220V / 0.3A
مقاومت عایقی : ≥ 100 مگااهم (در 500V DC)
تحمل دی‌الکتریک : 1000V AC به مدت 1 دقیقه بین کانتکت‌ها
نیروی عملیاتی : بین 0.35 تا 0.85 نیوتن (N)
پایداری مکانیکی :تا 20 میلیون سیکل
پایداری الکتریکی : تا 500 هزار بار
درجه حفاظت : IP62 (مقاوم در برابر گردوغبار و رطوبت محدود)
دمای کاری : از –25 تا +80 درجه سلسیوس
نصب : با دو پیچ روی بدنه (فاصله استاندارد حدود 25mm)
طول اهرم : حدود 50 میلی‌متر
اندازه بدنه : حدود 50×18×30 میلی‌متر
