میکروسوئیچ CUTLER HAMMER به همراه کلگی مدل (E50SA6PC , E50DR1)
CUTLER HAMMER E50DR1 MEXICO - E50SA6PC
این نوع میکروسوئیچها صنعتی ، فوقالعاده مقاوم و مناسب محیطهای خشن هستن و معمولاً در خطوط تولید ، ماشین آلات صنعتی ، آسانسور ، نوار نقاله و دستگاههای اتوماسیون استفاده میشن .
محصولات مرتبط

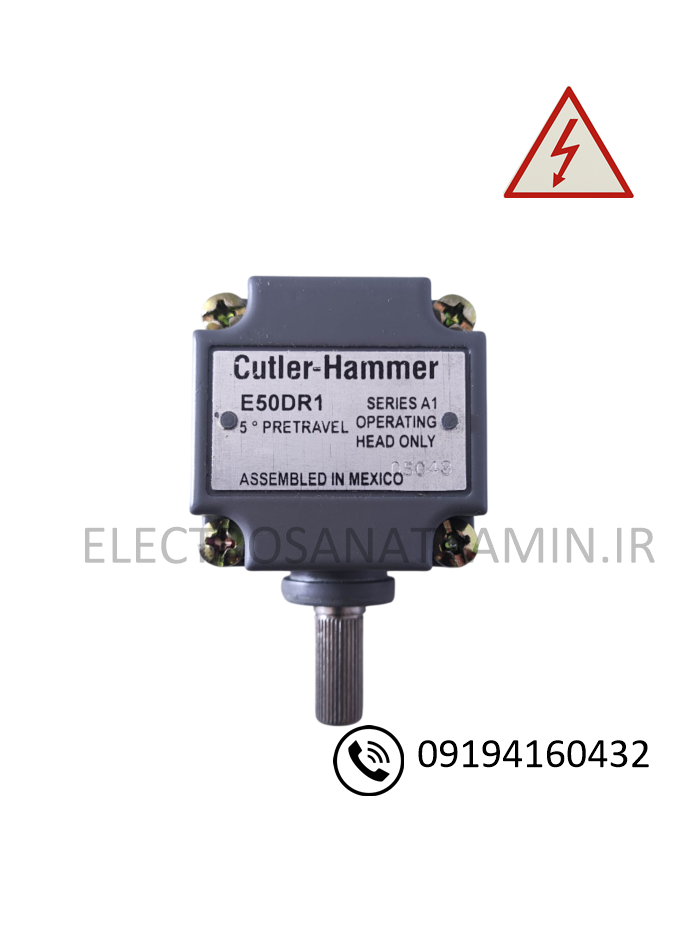

مدل E50DR1E50DR1 یک سوئیچ هد Operating Head از سری Heavy‑Duty Plug‑In محدودیت (E50) شرکت Eaton (قبلاً Cutler‑Hammer) است. این مدل شامل تنها قسمت Head است و بدنه (Switch Body) و اکتواتور جدا هستند. نوع اکتواتور: Side Rotary با بازگشت فنری استاندارد و مسیر حرکت عملیاتی حداکثر ۵° برای فعالسازی تماسها، و بازگشت حدود ۲° . محل نصب از سمت بغل و قابل نصب در چهار جهت رزوهدار، قابل چرخش CW یا CCW بدون ابزار اضافی است .
- بدنه میکروسوئیچ (سری E50)
- کلگی یا هد فشاری مدل E50DR1
- توضیح کلگی E50DR1
کلگی E50DR1 از نوع فشاری با شفت مستقیم فلزی هست.
وقتی شفت از بالا تحت فشار قرار میگیره، فرمان قطع یا وصل به بدنه منتقل میشه.
ویژگیهای عملکردی کلگی- مناسب تشخیص برخورد مستقیم قطعه یا شاسی
- دقت بالا در نقطه تحریک
- استهلاک کم به دلیل مکانیزم صنعتی
- قابل تعویض با سایر کلگیهای سری E50
- مشخصات کلگی E50DR1
- نوع تحریک: فشاری مستقیم
- جنس شفت: فلزی
- عملکرد: لحظهای
- قابلیت نصب: عمودی
- سازگار با بدنههای سری E50
- ساخت: مکزیک

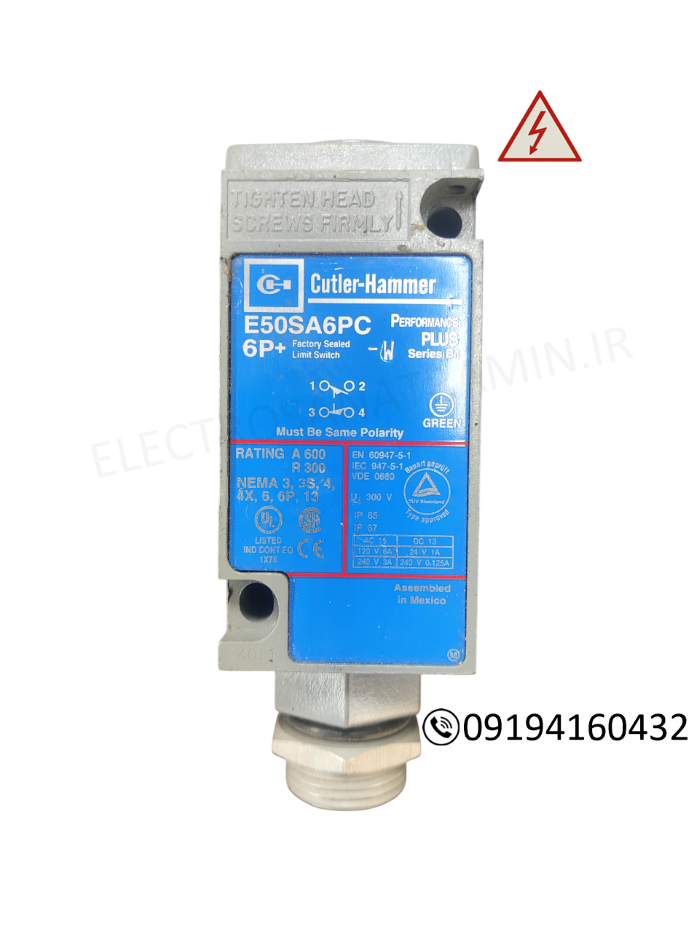

- توضیح بدنه میکروسوئیچ (سری E50 – Performance Plus)
بدنه وظیفه اصلی قطع و وصل مدار الکتریکی رو داره. کلگی فقط فرمان مکانیکی میده، اما سوئیچکردن واقعی داخل بدنه انجام میشه.
ویژگیهای بدنه- طراحی کاملاً صنعتی
- تحمل جریان و ولتاژ بالا
- مناسب محیطهای دارای لرزش و گردوغبار
- ورودی کابل از پایین با گلند صنعتی
ویژگیهای برجسته
- طراحی صنعتی مقاوم و قابلاعتماد برای محیطهای سخت (گردوغبار، رطوبت، مواد شوینده صنعتی) RS Components.
- ماژول طراحی شده برای نصب سریع و نگهداری آسان با کمترین زمان توقف.
- امکان استفاده در استانداردهای نصب آمریکایی و DIN بهصورت تطبیقی
کاربرد
- تجهیزات صنعتی شامل کانوایر، ماشینآلات تولید، بستهبندی، حرکتی
- سیستمهای کنترل موقعیت در مناطق دارای شرایط محیطی سخت
- تأمین قطع یا تغییر وضعیت در مدارهای ایمنی و حفاظتی
جمعبندی کاربرد
این ترکیب (بدنه E50 + کلگی E50DR1) مناسب:
- توقف اضطراری مکانیکی
- تشخیص موقعیت قطعات
- انتهای مسیر حرکت
- ماشینآلات صنعتی سنگین
مشخصات
سری : E50 Heavy‑Duty Plug‑In
مدل : E50DR1 - E50SA6PC
اکتواتور : Side‑rotary lever, spring‑return
فاصله عمل : 5° برای عملکرد، 2° برای بازگشت
نوع کنتاکت : یک باز + یک بسته
جریان نامی : ۱۰ آمپر
ولتاژ کاری : تا ۳۰۰ ولت
درجه حفاظت : صنعتی بالا
نوع اتصال : پیچی
جنس بدنه : فلزی
سری : E50 Performance Plus
ساخت : مکزیک
نیروی عمل : ≈3 in‑lb (≈0.34 Nm)
جریان مجاز تا : 10 A، ولتاژ تا 600 V AC/DC
درجه حفاظت : NEMA 1/2/3/3S/4/4X/6/6P/12/13 و IP67
دمای عملیاتی : از -12 °C تا +94 °C (10 تا 200 °F)
جنس بدنه: Zinc die‑cast با واشر Viton برای مقاومت شیمیایی مقاوم
مدل : E50SA6PC
جریان AC : تا ۱۰ A @ 240V
جریان DC : تا ۱ A @ 250V
بدنه : ریختهگری روی (Die‑cast zinc)
درجه حفاظت : NEMA 1, 3, 3S, 4, 4X, 6, 6P, 13 / IP67, IP69K
دمای کاری : -40 °F تا +250 °F (~ -40 °C تا +121 °C)
