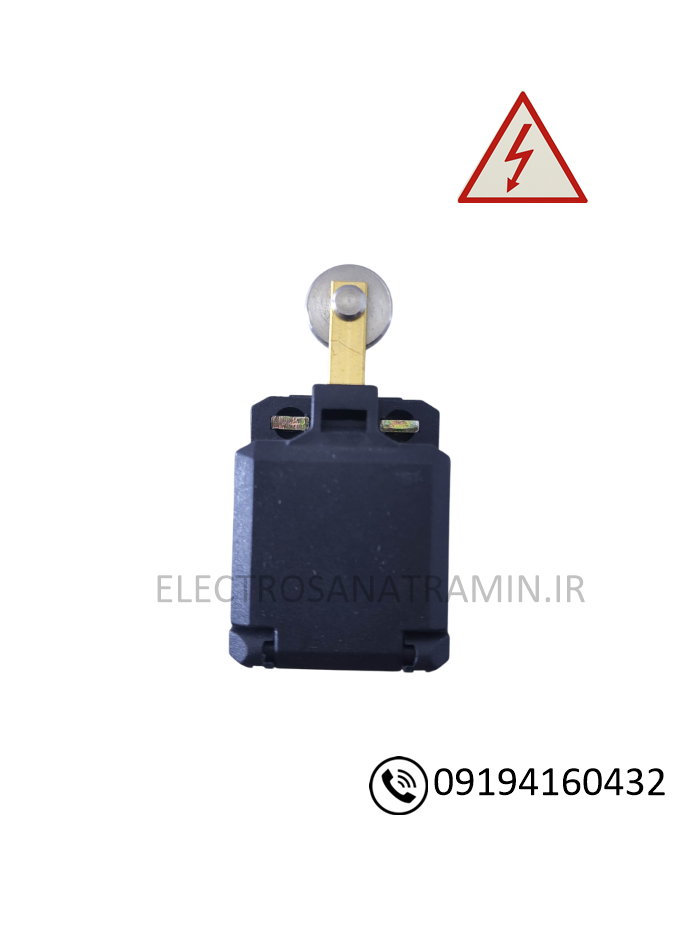

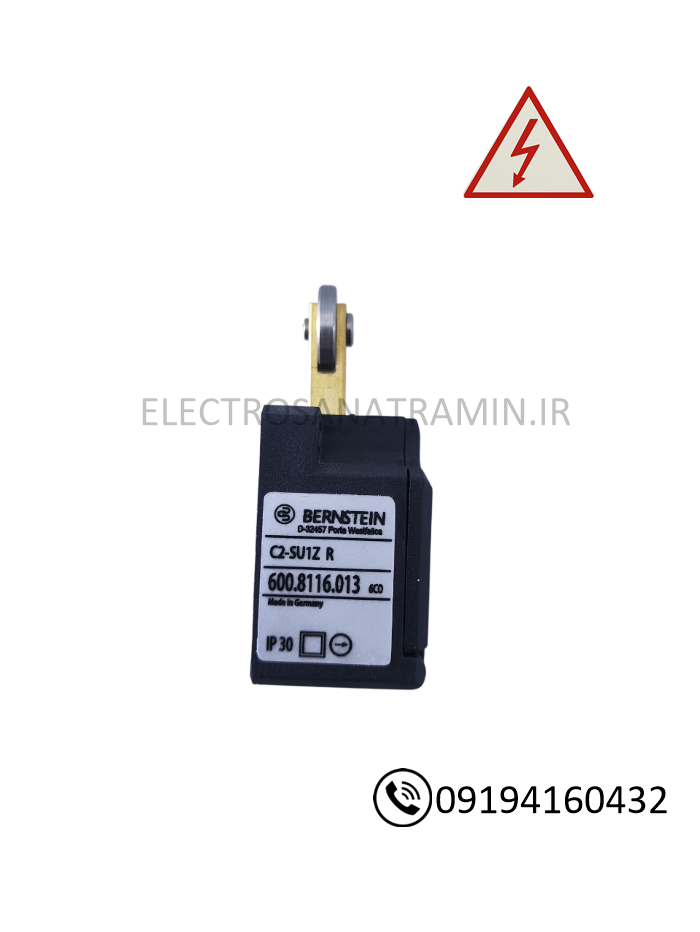

سری میکروسوئیچ C2-SU1Z R
BERNSTEIN C2-SU1Z S GERMANY
متعلق به سری C2 برند آلمانی Bernstein AG؛ مدل با اکشن snap-action (سریع) و حالت روان‌کاری Roller actuator برای تحریک فشاری یا چرخشی سبک.
محصولات مرتبط
- مشخصات الکتریکی و مکانیکی
- ولتاژ عایقی (Ui): 250 VAC
- ولتاژ کاری (Ue): تا 240 VAC، با جریان AC‑15 تا 3 A (مقاوم)، جریان دائم تا 10 A
- نوع تماس: SPDT — 1 NO + 1 NC با نوع تماس از کاربرد Zb (galvanically isolated)
- طول عمر مکانیکی: تقریباً 3 × 10⁶ سیکل (B10d ≈ 6 میلیون)، با حداکثر نرخ سوئیچینگ 100 بار در دقیقه
- ویژگی‌های فیزیکی و نصب
- جنس بدنه: ترموپلاست تقویت شده با الیاف شیشه (UL 94‑V0)، عایق کامل (Protection class II)
- ابعاد: حدود 26 × 34 × 21 mm، وزن در حدود 20–26 گرم
- نقطه نصب: دو سوراخ M3 یا M4 با فاصله 15 mm برای نصب Front یا Top
- نوع اتصال: چهار ترمینال پیچ‌دار (M3.5)، کابل استاندارد تا 1/1.5 mm² و کابل‌خور مستطیلی 8.5×3.5 mm
- محافظت محیطی: IP20 (و IP30 در صورت سیم‌بندی با ضخامت ≥ 2.2 mm)
- دمای کاری: −30 تا +80 °C
- ✅ انتخاب مناسب یا جایگزینی؟
- اگر سوئیچ کوچک برای فضای محدود نیاز دارید با جریان تا 10 A و تحریک نرم‌افزاری snap action، این مدل بسیار مناسب است.
- اگر نیاز به IP بالاتر (مثل IP65/IP67) یا جریان بیشتر دارید، نیاز به سوئیچ‌های بزرگ‌تر یا مدل‌های محافظ‌دار است.
- امکانات مشابه در سری‌های C2‑SU1Z K (button actuator) یا C2‑SA2Z R (double NC snap) نیز وجود دارد Newark+12altechcorp.com+12TME+12.
مشخصات
مدل : C2‑SU1Z R (600.8366.014)
تماس : 1 NO + 1 NC (Zb snap-action)
جریان/ولتاژ : تا 10 A، 240 VAC
حفاظت : IP20 (تا IP30 با کابل مناسب)
جنس بدنه : پلاستیک فشرده UL 94-V0
ابعاد 26×34×21 mm، وزن ≈20g
عمر مکانیکی : ≈3×10⁶ سیکل
دمای کاری : −30 … +80 °C
