مغزی میکروسوئیچ ارش اصلی ERSCE ایتالیا
ERSCE ITALY
مغزی میکروسوئیچ ERSCE همان بخش داخلی میکروسوئیچ است که وظیفهٔ قطع و وصل کردن کنتاکتها را بر عهده دارد.ERSCE یک برند ایتالیایی با کیفیت صنعتی است .مغزی میکروسوئیچ از اجزای اصلی میکروسوئیچ است. مغزی های میکروسوئیچ بخشی جدایی ناپذیر از میکروسوئیچ ها و لیمیت سوئیچ ها میباشند که می توانند با کنتاکت های معمولی باز ( NO ) و یا به طور معمول بسته ( NC ) ارائه شوند. مغزی میکروسوئیچ ارش ( ERSCE ) از مدل های سری XE میباشد. این مدل مغزی دارای 1 کنتاکت به طور معمول بسته + 1 کنتاکت به طور معمول باز شده، با عملکرد باز شدن مثبت میباشد. همچنین با جریان عملیاتی نامی 3 آمپر در 240 ولت AC، 0.27 آمپر در 250 ولت AC و جریان حرارتی محصور معمولی 10 آمپر است. این مغزی از جنس پلاستیک و ساخت برند مطرح ارش ( ERSCE ) ایتالیا فرانسه میباشد.
محصولات مرتبط
معرفی مغزی میکروسوئیچ ERSCE
مغزی یا کنتاکت یونیت داخلی همان قطعهای است که داخل بدنهٔ میکروسوئیچ قرار میگیرد و هنگام فشرده شدن عملگر (plunger/roller/lever)، کنتاکتها را تغییر وضعیت میدهد.
این مغزیها قابلیت جدا شدن و تعویض دارند و از نظر کیفیت، عمر، و تحمل جریان بسیار اهمیت دارند.
ویژگیها

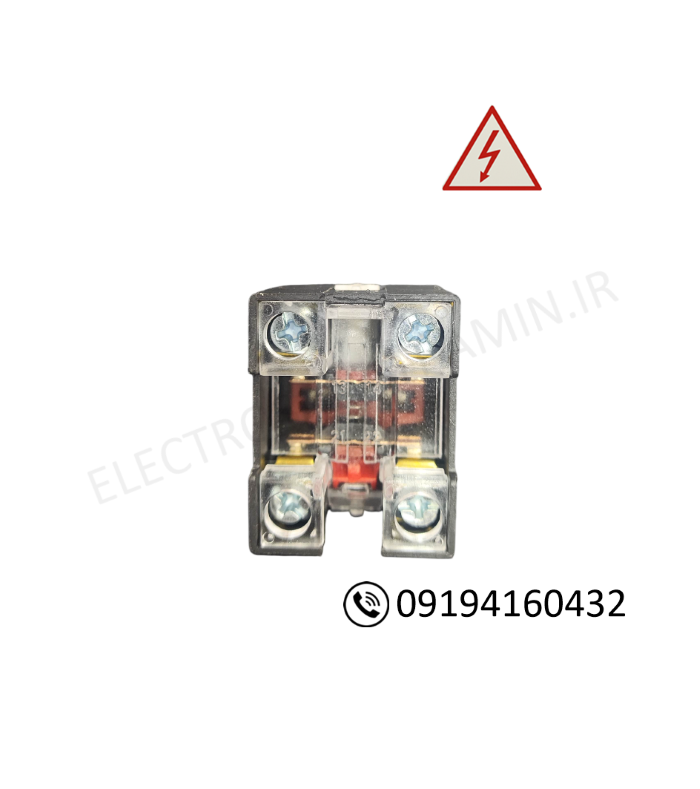

🔸 ۴ ترمینال پیچی دارد (دو بالا – دو پایین).
🔸 جنس بدنه پلاستیک فشرده تقویت شده است.
🔸 دارای کنتاکتهای برنجی–مسی آبکاریشده است.
🔸 داخل آن، مکانیزم اسنپاکشن (Snap Action) قابل مشاهده است.
🔸 معمولاً روی آن شمارهگذاری 1–2–3–4 یا 11–12–13–14 حک میشود.
عملکرد فنی
این مغزی معمولاً شامل یکی از حالتهای زیر است:
کنتاکت COM / NO / NC
- COM → مشترک
- NC (Normally Closed) → در حالت عادی وصل
- NO (Normally Open) → در حالت عادی قطع
وقتی عملگر میکروسوئیچ فشار داده میشود:
- NC باز میشود
- NO وصل میشود
این تغییر وضعیت باعث ارسال سیگنال یا قطع/وصل مدار میشود.
سیستم اسنپاکشن
مکانیزم داخلی با یک فنر قوی باعث میشود تغییر وضعیت خیلی سریع، دقیق و بدون جرقه اضافه انجام شود؛ این موضوع مناسب برای کنترلهای صنعتی است.
کاربردها
مغزی میکروسوئیچ ERSCE در موارد زیر کاربرد دارد:
✔ سیستمهای اتوماسیون صنعتی
✔ دستگاههای بستهبندی
✔ ماشینآلات CNC
✔ آسانسور و بالابر
✔ سیستمهای حفاظتی و محدودکنندهٔ حرکت (Limit Switch)
✔ تجهیزات کشاورزی و صنعتی سنگین
مزایا
🔹 دقت بالا
🔹 عمر طولانی و مقاوم در برابر ضربه
🔹 تحمل جریان مناسب (معمولاً 10A یا بیشتر)
🔹 قابل تعویض بدون خرید کامل بدنهٔ میکروسوئیچ
🔹 عملکرد سریع و قابل اعتماد
نکات نصب
پیچهای ترمینال باید به اندازهی کافی سفت شوند؛ شل بودن میتواند جرقه و سوختگی ایجاد کند.
در محیطهای گردوغبار یا روغنی، از کاور محافظ استفاده شود.
هنگام تعویض مغزی، حتماً منبع برق قطع باشد.
دقت کنید مدل 2NC یا 1NO+1NC با نیاز مدار شما مطابقت داشته باشد.
